乙烯基酯防腐涂料施工工艺是什么

施工前，需将涂装表面进行严格的清洁和除锈处理。可以通过干砂或湿砂的喷砂清洁方法，以确保表面最大限度的洁净。除锈工艺应达到Sa2.5级，即在任何视写区域，凡有凹坑，皮膜，锈蚀等，都由喷砂或喷丸处理之后完全清洁，未处理部分包括底部的工艺槽隙不超过3%。

二、乙烯基酯防腐涂料的配制

乙烯基酯防腐涂料一般分为基料和固化剂两部分，且需要在施工前现场配制。涂料配制应均匀混合，无浮色和游离色。混合时按照涂料说明书规定的比例添加固化剂，并且要求混合设备清洁，以免引入杂质。

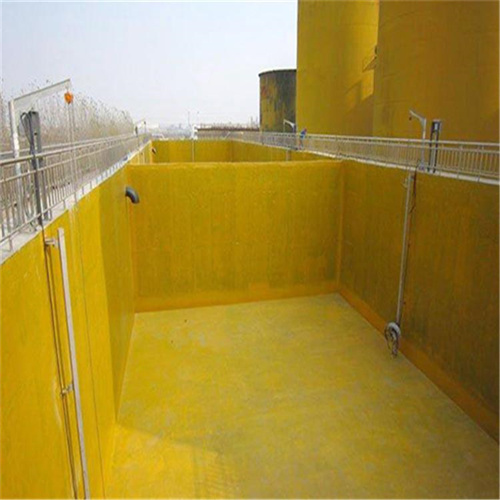

三、涂装工艺

先对需要涂装的表面进行刷涂或喷涂底漆，一般一次涂装厚度为150微米左右。涂底漆的目的是增强涂装表面与乙烯基酯防腐涂料的粘接力。底漆干燥后，进行中间漆的施工。中间漆的施工方法与底漆相同，中间漆的厚度间大约50-100微米。等中间漆干燥后，再施工面漆。面漆的施工方法也是刷涂或者喷涂，涂装厚度约为50微米。

四、涂料干燥固化

油漆在涂刷或者喷涂后，需要进行干燥固化。一般来说，涂料需要放置在通风良好，温度为25℃，湿度为50%左右的环境中干燥。乙烯基酯防腐涂料的固化时间通常为24小时。规定的固化条件下，其物理性能和抗腐蚀性能将达到最佳。

六、施工质量控制

乙烯基酯防腐涂料施工工艺的重要一环就是质量控制，主要包括涂料配置、涂装工艺、涂料干燥和涂层检查等几个环节。涂料配置要精确准备，涂装工艺要规范执行，涂料干燥要保证干燥条件，涂层检查要详细记录。
